Quels facteurs rendent les pieds de receveur de douche importants pour des salles de bains stables

Les pieds de receveur de douche jouent un rôle silencieux mais essentiel dans les installations de salle de bain. Souvent négligés lors de la planification et de l'achat, ces petits composants affectent la façon dont un receveur de douche repose, la répartition uniforme du poids et le bon fonctionnement du drainage. Lorsqu'ils sont choisis et installés judicieusement, les supports situés sous un plateau réduisent les mouvements, protègent les finitions et aident à prévenir les problèmes de plomberie et de carrelage qui peuvent être coûteux à résoudre plus tard.

Pourquoi le système de support sous le plateau est important

Un receveur de douche est aussi stable que la structure située en dessous. De nombreux plateaux modernes sont minces pour maintenir les profils bas et améliorer l'accessibilité. Mince ne signifie pas faible, mais cela signifie que le support doit supporter la charge de manière uniforme.

Lorsqu’un plateau repose sur un ensemble de supports solides et bien répartis, plusieurs avantages en découlent :

• Le poids est réparti sur plusieurs points plutôt que centré sur quelques endroits. Cela réduit la flexion et l'usure du matériau.
• Les joints d'étanchéité autour du plateau sont moins susceptibles d'être stressés par les mouvements, réduisant ainsi le risque de fuites.
• Les carreaux et le coulis adjacents au plateau subissent moins de fissures liées aux mouvements au fil du temps.
• L'alignement et la chute du drain restent constants, améliorant les performances de drainage et réduisant la formation de flaques.

Si le système de soutien est médiocre, les problèmes peuvent commencer lentement. Un léger mouvement peut provoquer des fissures dans le coulis, qui laisseront ensuite passer l'humidité. Ou encore, un plateau peut s'enfoncer progressivement dans un coin, modifiant la pente du drainage et provoquant une accumulation d'eau. Ces problèmes peuvent être évités grâce à un plan de support adapté.

Types de conceptions de support et quand les utiliser

Toutes les salles de bains n’ont pas besoin de la même approche de soutien. La disposition, la construction du sol, la taille et la forme du plateau ainsi que la charge attendue de l'utilisateur sont toutes importantes. Vous trouverez ci-dessous les types de conception courants, avec une approche pratique lorsque chacun est approprié.

• Pieds réglables : Souvent fileté, avec une plage de réglage vertical. Utile lorsque le sous-plancher est irrégulier ou lorsque les installateurs ont besoin d'un niveau précis après le carrelage.
• Pieds fixes : Pieds coulés ou moulés plus simples avec une hauteur fixe. Commun pour les installations standard avec des sous-planchers fiables.
• Cadre ou base continu : Fournit un support uniforme sur tout le dessous du plateau. Efficace pour les plateaux plus grands ou lorsque la solidité du sol est un problème.
• Blocs ou panneaux de socle : Feuilles ou blocs placés sous le plateau pour créer une plateforme solide. Parfois utilisé dans des scénarios de rénovation.
• Patins de base antidérapants : Patins en caoutchouc ou à haute friction appliqués sous les pieds pour réduire les mouvements latéraux sur les supports lisses.

Chaque approche comporte des compromis. Les pieds réglables offrent une flexibilité lors de l'installation, mais peuvent s'avérer fastidieux si de nombreux pieds doivent être réglés. Un cadre continu tolère moins les irrégularités du site mais peut donner une surface très stable une fois installé correctement.

Type de conception	Avantage clé	Meilleurs cas d'utilisation
Pieds réglables	Nivellement fin ; compense les inégalités du sol	La plupart des projets de rénovation ; sous-planchers inégaux
Pieds fixes	Support simple et robuste	Nouvelles constructions avec substrats plats
Trame continue	Support uniforme ; réduit la flexion	Grands plateaux ou salles de bains à fort trafic
Blocs de socle	Mise à niveau facile ; plateforme solide	Installations de rénovation sur des sols inégaux
Patins antidérapants	Empêche le glissement latéral	Sols lisses en carrelage ou en béton

Les matériaux comptent : choix pratiques et compromis

Le choix des matériaux pour les éléments de support affecte la durabilité et l'entretien. Les matériaux courants comprennent les plastiques (polymères haute densité), l'acier inoxydable, l'acier galvanisé et les systèmes composites. Tenez compte de ces caractéristiques lors de la sélection :

• Pieds en plastique/polymère : Léger, résistant à la corrosion et souvent moins cher. Ils fonctionnent bien dans les intérieurs résidentiels où les charges mécaniques sont modérées. Cependant, tous les polymères ne résistent pas au fluage à long terme sous charge constante ; vérifiez les spécifications du fabricant pour connaître les charges nominales et la durée de vie prévue.
• Composants en acier inoxydable : Résiste très bien à la corrosion, notamment en milieu humide ou côtier. La qualité de l'alliage est importante : pour les environnements marins ou exposés aux produits chimiques, un acier inoxydable de qualité supérieure est préférable.
• Acier galvanisé : Fournit un revêtement sacrificiel qui protège le substrat en acier dans de nombreuses installations intérieures. Il est couramment utilisé pour les cadres et supports métalliques où l'exposition n'est pas extrême.
• Cadres composites (métal polymère) : Combinez rigidité et résistance à la corrosion. Ceux-ci sont souvent utilisés lorsqu’un équilibre entre coût et performances est requis.

Plutôt que d’espérer qu’un matériau fonctionnera, recherchez les données de test. Si un fabricant publie des charges nominales, des tests de fluage et des résultats de tests de brouillard salin ou d'humidité, ces informations peuvent aider à adapter le produit à l'environnement.

Étapes d'installation qui réduisent les problèmes futurs

Les bons produits sont utiles, mais les pratiques d'installation créent des résultats à long terme. Voici les étapes pratiques à suivre sur place.

Évaluer et préparer le sous-plancher

Nettoyer, niveler et sécher le support. Retirez les débris qui pourraient provoquer une charge ponctuelle sous un pied. Si le sous-plancher est mou ou endommagé, réparez-le avec des chapes ou des patchs appropriés avant de placer les supports.

Mesurer et marquer les points d'appui

Utilisez les conseils du fabricant pour l’espacement des pieds. Pour les plateaux non standard, écartez les points de support pour éviter de longues portées non supportées. Le marquage des emplacements à l'avance réduit les approximations lors de l'assemblage.

Installer des supports réglables et mettre à niveau le plateau

Si vous utilisez des pieds réglables, soulevez le plateau légèrement au-dessus de la hauteur finale et ajustez les pieds pour établir le niveau. Abaissez ensuite doucement le plateau sur les supports et revérifiez le niveau ; de petits ajustements sont courants.

Vérifiez l'alignement du drain et tombez

Un piège ou un déchet nécessite une chute constante ; le plateau doit maintenir une pente vers le drain. Confirmez l’alignement et apportez de légères corrections de hauteur si nécessaire.

Utilisez des patins antidérapants là où cela est recommandé

Sur les substrats polis, des patins de friction empêchent les mouvements latéraux lors de l'utilisation. Appliquer des coussinets à chaque point d'appui ; ils protègent également les finitions.

Fixez et scellez correctement autour des bords

Utilisez des produits d'étanchéité compatibles pour les joints entre le plateau et le sol, mais ne comptez pas uniquement sur le produit d'étanchéité pour le support structurel. Le joint doit assurer l'étanchéité tandis que les supports assurent la stabilité mécanique.

Test après installation

Remplissez le plateau et surveillez les mouvements ou les mares. Appliquer des tests de marche pour reproduire l'utilisation réelle ; si le plateau fléchit, revérifiez la distribution du support.

Le respect de ces étapes réduit les retouches et garantit que le plateau installé se comporte de manière prévisible sous les charges de l'utilisateur.

Considérations relatives au drainage et raisons pour lesquelles le choix du support peut modifier le débit

Lorsqu’un bac n’est pas supporté uniformément, la pente du drainage peut être modifiée. Une déviation d’un demi-millimètre au-dessus d’un plateau peut modifier suffisamment le chemin d’écoulement pour laisser l’eau s’accumuler dans un coin. Les piscines ne sont pas seulement en mauvais état ; ils favorisent la croissance des bactéries et peuvent entraîner une décoloration du coulis ou des carreaux.

Il y a deux aspects à surveiller :

• Intégrité de la pente : confirmez que le plateau maintient la chute recommandée par le fabricant lorsqu'il est soutenu. Les cadres continus offrent généralement la meilleure stabilité ici.
• Alignement du drain : Si le tuyau de drainage entre à un point fixe, ajustez la hauteur des supports pour que le bac repose correctement sur le vidage sans comprimer le raccordement.

Lorsque vous testez le drainage, attendez quelques minutes d’eau stagnante pour voir si elle disparaît complètement. Dans le cas contraire, revoyez les hauteurs de support plutôt que de vous fier entièrement aux ajustements d’étanchéité ou de carrelage.

Erreurs courantes qui conduisent à des rappels

Installateurs et acheteurs rencontrent souvent les mêmes sources de difficultés. Évitez-les pour minimiser les rappels et les plaintes.

• S'appuyer sur un scellant pour masquer un mauvais support : le scellant n'est pas une solution structurelle. Un plateau qui bouge finira par briser le mastic ou stresser les joints des bords.
• Utilisation de supports dépareillés : La combinaison de différents types de pieds sous un même plateau peut entraîner un tassement inégal. Choisissez un système cohérent pour un seul plateau.
• Ignorer l’état du sous-plancher : Un substrat mou ou friable ne peut pas retenir les pieds de manière fiable ; des réparations sont nécessaires en premier.
• Sous-estimation de la charge dynamique : tenez compte des charges dynamiques (une personne intervenant, se penchant ou plaçant des objets lourds) lors du choix de la force et de l'espacement du support.
• Mauvais emballage et mauvaise manipulation lors de la livraison : si les pieds ou les cadres sont pliés pendant le transport, l'installation sera compromise. Inspectez les composants à l’arrivée.

Reconnaître ces pièges courants vous permet de planifier des mesures correctives avant que les carreaux et les finitions ne verrouillent la situation.

Conseils d’entretien et d’inspection pour prolonger la durée de vie

Les contrôles de routine ont du sens. Une inspection rapide après plusieurs mois ou après des périodes d’utilisation intensive peut détecter rapidement de petits problèmes.

• Vérifiez le mouvement : Appliquez une pression modérée près des bords ; aucune flexion significative ne devrait se produire.
• Inspecter les joints : Recherchez des fissures ou des espaces dans les lignes adhésives qui pourraient indiquer une contrainte.
• Confirmez les performances de vidange : La mise en commun peut signaler des changements de support résolus ou émergents.
• Observer la corrosion ou l’abrasion : En particulier autour des pièces métalliques dans des environnements humides, recherchez les premiers signes de corrosion et corrigez-les avant toute défaillance.

Si un problème est détecté, corrigez d’abord les hauteurs de support. Souvent, un simple réajustement d'un pied réglable ou le remplacement d'un patin usé permet d'obtenir des performances sans travaux majeurs.

Choisir le bon produit pour différents types de salle de bains

Une approche universelle fonctionne rarement. Adaptez les fonctionnalités du produit aux besoins du site.

• Petites salles de bains urbaines à accès limité : Les pieds réglables avec patins antidérapants offrent une flexibilité et protègent les finitions existantes.
• Salles de bains publiques très fréquentées : Envisagez des cadres continus pour un support uniforme et des matériaux plus résistants conçus pour un trafic élevé.
• Conversions de pièces humides : Lorsque le bac est proche du niveau du sol avec carrelage intégré, un nivellement précis avec des supports réglables ou un lit de mortier continu est indispensable.
• Rénovations sur sols inégaux : Des blocs de piédestal ou une combinaison de supports de nivellement et de réparation locale du sol peuvent bien fonctionner.

Lors de la spécification des supports, incluez le contexte du site et toute charge inhabituelle dans les documents d'approvisionnement afin que les fabricants puissent recommander des systèmes appropriés.

Comment les fabricants testent et évaluent leurs systèmes de support

Des fournisseurs réputés effectuent des tests et publient des données de performances. Les épreuves pratiques comprennent :

• Test de charge statique : Appliquez des charges constantes (par exemple plusieurs centaines de kilogrammes) pour confirmer l’absence de déformation plastique ou de déflexion inacceptable.
• Vélo de fatigue : Chargement répété pour simuler des années de pas et de mouvements.
• Tests de brouillard salin ou d’humidité : Pour les pièces métalliques revêtues, évaluez la résistance à la corrosion dans des conditions accélérées.
• Tests d'adhérence des revêtements : Vérifiez que le placage ou les revêtements resteront collés dans les conditions d'utilisation prévues.

Lorsqu'un produit est accompagné de résultats de tests publiés, les acheteurs peuvent faire des comparaisons éclairées. Si un fournisseur ne publie pas de données, demandez des rapports de test récents ou au moins des évaluations de charge claires.

Emballage, livraison et contrôles sur place

La manière dont un système de support arrive affecte la vitesse d’installation et la qualité finale.

• Emballage de protection : Les composants doivent être enveloppés ou séparés pour éviter les rayures ou la flexion.
• Étiquetage clair : Chaque élément de support doit être étiqueté avec un emplacement ou un code correspondant au plan d'installation.
• Pièces de rechange : Demandez un petit jeu de pieds ou de patins de rechange en cas de commandes importantes pour gérer les dommages inattendus lors de l'installation.
• Contrôles d'arrivée rapides : Inspectez les dommages visibles et vérifiez que le nombre de pièces et les étiquettes correspondent aux listes de colisage. Si quelque chose est endommagé, documentez-le et informez-en rapidement le fournisseur.

Un petit investissement de temps lors de la livraison évite les maux de tête pendant la phase critique de finition.

Liste de contrôle de sélection pratique pour les installateurs et les acheteurs

Utilisez cette brève liste de contrôle pour confirmer vos choix avant de vous engager dans une installation :

• État du sous-plancher évalué et corrigé.
• Type de support sélectionné en fonction de la taille du plateau, de la charge et de l'accès.
• Matériau et finition spécifiés pour l'environnement du chantier.
• Plan d'alignement du drain confirmé.
• Mise à niveau pilote (course à sec) complétée par les réglages des pieds enregistrés.
• Type de mastic choisi et compatibilité vérifiée avec le matériau du bord du plateau.
• Emballage et pièces vérifiés à la livraison.
• Tests post-installation planifiés et documentés.

Garder un enregistrement de la hauteur initiale des pieds et de leur placement aide lors de la maintenance future et en cas de demandes de garantie.

Le coût est important, mais la fixation du prix le plus bas permet rarement d'économiser de l'argent sur le cycle de vie d'un projet. Une installation de plateau qui évite les retouches et évite les coûts de maintenance récurrents offre une meilleure valeur. Concentrez-vous sur les systèmes qui offrent des données de performances claires et une compatibilité avec les conditions attendues du site.

Lorsqu’il s’agit d’installer un receveur de douche, de nombreux propriétaires et entrepreneurs s’appuient encore sur l’installation traditionnelle du ciment. Cependant, de plus en plus de professionnels se tournent vers cadres pour receveurs de douche — une solution plus intelligente, plus propre et plus ajustable pour les salles de bains modernes.

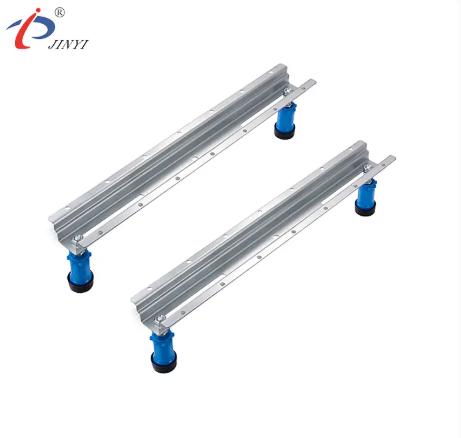

Qu'est-ce qu'un cadre de receveur de douche ?

Un cadre de receveur de douche (également appelé cadre support de receveur de douche) est une structure métallique modulaire conçue pour maintenir et mettre à niveau un receveur de douche en toute sécurité. Comparé aux installations de ciment ou de mousse, il offre une flexibilité, une installation plus rapide et une stabilité à long terme.

Pourquoi utiliser un cadre de receveur de douche ?

• Installation et réglage faciles

Pas de mélange de ciment salissant. Les pieds réglables en hauteur permettent aux installateurs d'atteindre un niveau parfait en quelques minutes – idéal pour les sols inégaux ou les projets de rénovation.

• Entretien et accessibilité

Les cadres facilitent l'accès au système de plomberie sous le plateau pour inspection ou réparation, ce qui est impossible une fois le ciment durci.

• Léger mais solide

Fabriqués en acier inoxydable ou en acier galvanisé, les cadres de receveurs de douche offrent un support solide tout en restant légers et résistants à la corrosion.

• Propre, moderne et respectueux de l'environnement

Pas de poussière, pas de déchets et des matériaux entièrement recyclables – répondant aux normes environnementales modernes pour une construction durable.

À propos de JINYI – Votre fabricant fiable de cadres de receveur de douche

Matériel Cie., Ltd de Yuhuan Jinyi. est un fabricant professionnel de cadres de receveurs de douche et de systèmes de support, avec plus de 30 ans d'expérience à l'exportation au service des marchés européens.

Nos cadres de receveurs de douche sont largement utilisés par des marques au Royaume-Uni, en Allemagne et en Europe du Nord – compatibles avec les modèles de receveurs de douche populaires des principaux fabricants de salles de bains.

Pourquoi choisir Jinyi ?

• Produits certifiés CE garantissant le respect des normes de sécurité de l'UE
• ISO9227 NSS testé pour les performances anticorrosion.
• Prise en charge OEM et ODM – tailles, structure et emballage personnalisés
• MOQ flexible pour soutenir à la fois les distributeurs et les propriétaires de marques
• 30 ans d'expérience dans l'exportation mondiale avec un soutien professionnel en matière de logistique et de documentation

Coopération OEM/ODM

Que vous soyez un fabricant de receveurs de douche, une marque de salle de bains ou un distributeur, JINYI propose des solutions OEM/ODM uniques.

De la conception du cadre et du développement des moules aux tests d'échantillons et à la certification, notre équipe veille à ce que chaque projet se déroule de manière fluide et efficace.

Contactez-nous

Vous recherchez un fournisseur fiable de cadres de receveur de douche en Chine ?

Laissez JINYI vous aider à simplifier l'installation, à améliorer l'efficacité et à améliorer la compétitivité de vos produits.

Visitez : https://www.yh-jinyi.com

Courriel : [email protected]

La demande croissante de systèmes de support de douche efficaces en Europe

Ces dernières années, le marché européen de la salle de bains s’est orienté vers des systèmes d’installation plus intelligents, plus efficaces et plus durables. Les propriétaires et les entrepreneurs accordent une plus grande attention aux fondations de leurs zones de douche – le cadre de receveur de douche .

Contrairement aux supports traditionnels sur tout le sol, un système de cadre de receveur de douche fournit un support solide mais réglable pour la base de douche, garantissant une installation facile, un meilleur drainage et une stabilité à long terme.

Partout en Europe, en particulier dans des pays comme l'Allemagne, le Royaume-Uni, la France et l'Italie, les constructeurs donnent la priorité aux cadres de support de receveurs de douche modulaires et réglables pour répondre à la demande croissante d'un entretien facile et d'une construction durable.

Qu'est-ce qu'un cadre de receveur de douche et pourquoi c'est important

Un cadre de receveur de douche (également appelé cadre support de receveur de douche ou système de support de receveur de douche) est une structure métallique conçue pour maintenir solidement le receveur de douche au-dessus du sol. Il se compose généralement de :

Pieds réglables pour niveler le plateau sur des surfaces inégales

Supports robustes pour la stabilité et la résistance

Barres de support en acier inoxydable en option pour une capacité de charge supplémentaire

Ces cadres fournissent non seulement un support physique, mais créent également un espace pour les systèmes de plomberie et de drainage sous le receveur de douche, ce qui rend l'installation plus rapide et plus facile.

Avantages de l'utilisation des cadres de receveurs de douche dans les projets de salle de bains

Les entrepreneurs européens préfèrent les cadres de receveurs de douche OEM car ils offrent plusieurs avantages clés :

Installation rapide et propre – Pas besoin de lit de mortier complet ni de nivellement fastidieux.

Hauteur réglable – Parfait pour les rénovations de salles de bains modernes et les nouvelles constructions.

Durabilité améliorée – L’acier inoxydable ou les matériaux galvanisés garantissent une longue durée de vie et une résistance à la corrosion.

Entretien facile – Accès aux canalisations et évacuations sans démonter toute la base de douche.

Solution respectueuse de l’environnement – ​​Réduit les déchets par rapport à l’installation de ciment et s’aligne sur les objectifs de développement durable de l’Europe.

Pour les projets résidentiels et commerciaux, un cadre de support de base de douche fiable est devenu une solution standard pour les installateurs professionnels.

Opportunités OEM et ODM pour les marques européennes

De nombreuses marques européennes de salles de bains sous-traitent désormais leurs systèmes de pieds et de cadres de receveurs de douche OEM à des fabricants asiatiques de confiance.

Un partenariat avec un fournisseur expérimenté comme Yuhuan Jinyi Hardware Co., Ltd. peut aider les marques à élargir leurs gammes de produits avec :

• Tailles et designs personnalisables
• Qualité certifiée CE
• Livraison rapide et approvisionnement stable
• Coopération OEM/ODM rentable

Avec plus de 30 ans d'expérience dans la fabrication, JINYI propose une gamme complète de systèmes de support de receveur de douche compatibles avec les normes européennes de salle de bain et les tendances du design.

L'avenir des cadres de receveurs de douche sur le marché européen

À mesure que la conception des salles de bains continue d’évoluer, la demande de systèmes de support légers, modulaires et réglables ne fera qu’augmenter. Les consommateurs européens apprécient de plus en plus les produits qui combinent une installation facile, une longue durée de vie et un design moderne – exactement ce qu'offrent les cadres de receveurs de douche de haute qualité.

Choisir le bon partenaire OEM pour les cadres de support de receveur de douche peut faire toute la différence pour maintenir la réputation de la marque et la satisfaction du client.

Le cadre du receveur de douche est plus qu’un simple élément structurel : c’est un élément essentiel de la construction d’une salle de bains moderne, efficace et durable.

Pour les distributeurs, grossistes et partenaires OEM à travers l'Europe, JINYI est prêt à fournir des systèmes de support de receveur de douche fiables qui répondent aux normes CE et aux attentes européennes en matière de qualité.

Visitez : https://www.yh-jinyi.com

Courriel : [email protected]

Ce que tout chef de projet devrait savoir sur les colliers de serrage à revêtement en caoutchouc

Les systèmes de canalisations industrielles transportent tout, depuis l'eau et la vapeur jusqu'aux boues et produits chimiques. Dans de nombreuses installations, ces réseaux de canalisations sont essentiels aux opérations et leurs supports méritent autant d'attention que les vannes, les pompes et les systèmes de contrôle. Choisir le bon support et la bonne protection pour les canalisations affecte la fiabilité, les budgets de maintenance, la sécurité et même le confort du personnel. Dans cet article, nous expliquons pourquoi un collier de serrage à revêtement en caoutchouc peut être une option judicieuse pour de nombreuses applications, comment choisir la meilleure variante pour un environnement donné et quelles étapes de maintenance pratiques permettront au système de fonctionner avec moins de surprises. Tout le contenu est présenté du point de vue pratique d'un fabricant – le type de problèmes que les ingénieurs d'usine et les équipes d'approvisionnement soulèvent réellement.

Pourquoi les supports de canalisations sont plus importants que jamais

Les pipelines traitent chaque jour d’énormes volumes de matériaux dans les usines chimiques, les raffineries, les installations de traitement de l’eau, les systèmes CVC et les lignes de fabrication. Lorsqu’un point d’appui tombe en panne, les conséquences peuvent se faire sentir rapidement : usure accélérée, fuites, arrêts imprévus, perte de production et risque accru d’incidents de sécurité. Les modes de défaillance courants qui commencent au niveau des supports incluent l'abrasion due aux micro-mouvements, la corrosion galvanique aux points de contact, la fatigue induite par les vibrations et le partage inégal de la charge qui surcharge les sections de tuyaux.

Un collier doublé réunit deux fonctions : il soutient mécaniquement le tuyau et introduit une interface protectrice, généralement non conductrice, entre le tuyau et le matériel métallique. Cette interface amortit le tuyau, amortit les vibrations et isole les matériaux différents. Pour les équipes d’approvisionnement et de maintenance qui ont besoin de cycles de vie prévisibles et de moins de réparations d’urgence, ces avantages sont souvent convaincants.

Quels sont les principaux avantages de l'utilisation de colliers de serrage à revêtement en caoutchouc dans la tuyauterie industrielle

Vous trouverez ci-dessous les avantages pratiques que les ingénieurs nous demandent le plus souvent, décrits en termes concrets.

Amortissement des vibrations et réduction du bruit

Les tuyaux connectés aux pompes, aux compresseurs ou à un écoulement turbulent vibreront. Un revêtement en caoutchouc absorbe et dissipe une partie de cette énergie, réduisant ainsi les vibrations transmises aux supports et à la structure du bâtiment. Cela réduit la fatigue des soudures et des joints et permet d’éviter les petites fuites progressives. Dans les zones occupées, le même amortissement réduit le bruit solidien, améliorant ainsi l’environnement de travail sans nécessiter de réacheminements coûteux.

Protection des surfaces et résistance à l'abrasion

Lorsque les tuyaux bougent légèrement contre leurs supports (en raison des cycles thermiques ou des particules présentes dans le fluide), les selles métalliques peuvent abraser la surface du tuyau. Un revêtement en caoutchouc isole le tuyau du contact métallique, réduisant ainsi l'usure. Ceci est particulièrement utile sur les tuyaux à paroi mince ou à revêtement où l'intégrité de la surface est importante.

Atténuation de la corrosion aux points de contact

Des métaux différents ou du condensat aux points de contact peuvent former des paires galvaniques et accélérer la corrosion localisée. Un revêtement non conducteur interrompt ce contact et réduit le risque de piqûres et de défaillance localisée au niveau du support.

Amélioration de l’étanchéité et de la répartition de la charge

Les colliers doublés s'adaptent plus étroitement à la courbure du tuyau, répartissant la pression du collier sur une zone plus large. Cela réduit le risque de charges ponctuelles susceptibles de bosser ou de déformer les tuyaux à paroi mince, l'isolation ou les revêtements situés sous le collier.

Fréquence et coût de maintenance réduits

Étant donné que les colliers doublés protègent la surface du tuyau et amortissent les contraintes, les inspections et les réparations ponctuelles peuvent être moins fréquentes. Pour les usines disposant de fenêtres de maintenance programmées, cela peut se traduire par de réelles économies.

Mise à niveau plus facile pour les systèmes mixtes

Dans les rénovations où des tuyaux métalliques se trouvent à proximité de tuyaux en FRP, en PVC ou d'autres tuyaux non métalliques, les colliers doublés agissent comme une interface neutre qui empêche les interactions abrasives et électrochimiques entre des matériaux différents.

Comment choisir le collier de serrage à revêtement en caoutchouc adapté à votre projet

Le choix d'une pince ne se résume pas à une simple correspondance de taille : tenez compte des matériaux, de l'environnement, des charges et de la manière dont la pince sera entretenue.

Connaissez le matériau de votre tuyau et l'épaisseur de sa paroi

Les tuyaux à paroi mince nécessitent des zones de contact plus larges ou des revêtements plus épais pour éviter toute déformation. Les tuyaux non métalliques (par exemple FRP ou PVC) sont plus sensibles aux charges concentrées ; sélectionnez des pinces qui répartissent la charge et utilisez une chimie de revêtement compatible.

Taille pour OD et permettre le mouvement thermique

Toujours dimensionner en fonction du diamètre extérieur du tuyau. Si la dilatation thermique est importante, incluez des pinces qui permettent un glissement axial ou fournissent un mouvement guidé à des points fixes. Les ancrages fixes doivent être disposés de manière à ce que les forces d'expansion ne surchargent pas les supports ou les joints de tuyaux.

Adaptez le matériau du revêtement à l’environnement

Les matériaux de revêtement courants – caoutchouc naturel, néoprène, EPDM, nitrile – diffèrent par leur plage de température et leur résistance chimique. Le nitrile fonctionne bien avec les huiles ; L'EPDM résiste aux intempéries et à certains produits chimiques ; le néoprène offre des propriétés équilibrées. Pour les fonctionnements à chaud, vérifiez que le revêtement conserve sa résistance mécanique aux températures de fonctionnement.

Choisissez la dureté et l’épaisseur appropriées

La dureté Shore affecte l’amortissement et la répartition de la charge. Des doublures plus douces améliorent l'amortissement mais compriment davantage ; les doublures plus dures supportent des charges plus élevées avec moins de déformation. L'épaisseur ajoute de la protection mais modifie la hauteur et la rigidité de la pince. Spécifiez la combinaison qui répond à la fois à la charge mécanique et au risque d’abrasion.

Calculer les charges et les marges de sécurité

Incluez le poids statique, le contenu des tuyaux, l'isolation, les effets dynamiques (forces induites par l'écoulement) et toute demande sismique ou éolienne. Choisissez des pinces et du matériel de fixation adaptés à ces charges combinées avec des facteurs de sécurité raisonnables.

Tenez compte de la géométrie et de la fixation des pinces

Les colliers de serrage, les anneaux fendus et les boulons en U ont des cas d'utilisation différents. Les colliers de serrage conviennent aux supports fixes et aux canalisations de plus grand diamètre ; les anneaux brisés fonctionnent bien dans les cintres ; Les boulons en U sont économiques pour les petites séries. Assurez-vous que le matériel choisi s’intègre à la structure de support existante et aux détails de montage.

Vérifier la conformité et la documentation

Lorsque les spécifications du projet ou les codes locaux s'appliquent, exigez les certifications des matériaux, les données de dureté et la traçabilité. Pour les projets critiques, demandez des certificats de test ou des échantillons de pièces pour évaluation.

Pensez à l'installation et à l'entretien

La facilité d'installation réduit le temps de travail et le risque de serrage inapproprié. Préférez les conceptions avec des spécifications de couple claires et qui permettent le remplacement du revêtement sans démonter les pistes adjacentes.

Conseils pour prolonger la durée de vie des colliers de serrage à revêtement en caoutchouc dans les environnements difficiles

Des soins de routine et de bons choix au moment de l’achat donnent les meilleurs résultats à long terme.

Établir une cadence d’inspection

Inspectez les colliers pour déceler toute dégradation du revêtement, toute déformation due à la compression, toute fissuration ou tout gonflement chimique. Une exposition chimique sévère ou des températures élevées nécessitent des contrôles plus fréquents. Enregistrez les résultats afin de pouvoir repérer les tendances avant que des pannes ne surviennent.

Serrez correctement et systématiquement

Suivez les valeurs de couple de boulon recommandées pour éviter une surcompression (qui aplatit la garniture) ou un sous-couple (qui permet le mouvement et le frottement). Utilisez des outils dynamométriques calibrés et enregistrez les paramètres dans le cadre de l’assurance qualité de l’installation.

Bouclier contre les attaques chimiques

Si des solvants, des huiles ou des nettoyants agressifs sont utilisés à proximité, choisissez un revêtement ayant une résistance prouvée ou ajoutez des housses de protection. Pour les expositions extérieures, sélectionnez des doublures résistantes aux UV.

Empêche l'humidité et les débris emprisonnés

Évitez les conceptions de pinces qui emprisonnent l'eau, les débris ou les fibres isolantes contre le revêtement : cela accélère à la fois l'usure du revêtement et la corrosion du métal. Assurer le drainage et inclure le nettoyage dans l’entretien de routine.

Remplacer les revêtements de manière proactive

Remplacez les revêtements présentant une déformation importante par compression ou des fissures avant que le collier métallique ne commence à endommager le tuyau. Pour les analyses critiques, conservez des doublures et des kits de rechange pour limiter les temps d'arrêt.

Utiliser des finitions métalliques appropriées

Là où le risque de corrosion est élevé, les revêtements plaqués peuvent ne pas durer. Envisagez l'acier inoxydable ou les revêtements résistants en fonction de l'exposition.

Corriger les vibrations à la source

Les pinces doublées sont utiles, mais ne comptez pas uniquement sur elles. Diagnostiquer les vibrations excessives et corriger l’équilibre, le désalignement ou les retenues de tuyaux de l’équipement rotatif, si nécessaire.

Guide d'installation pratique que tout technicien devrait connaître

De petites erreurs d'installation provoquent de nombreux problèmes sur le terrain. Partagez ces recommandations pratiques avec les équipages.

• Nettoyez la surface du tuyau avant l'installation pour éliminer le tartre, la rouille ou l'huile qui pourraient réduire la friction ou endommager les revêtements.
• Alignez soigneusement la pince ; les sièges décentrés concentrent la charge et usent la doublure plus rapidement.
• Serrez les boulons par étapes et utilisez des séquences croisées pour les colliers à plusieurs boulons afin d'obtenir une compression uniforme.
• Sur les parcours isolés, vérifier si le collier prend appui directement sur le tuyau ou sur l'isolant ; utilisez des plaques de support ou des entretoises si nécessaire.
• Sur les parcours verticaux, assurez-vous que les supports sont spécifiés et installés pour supporter les charges axiales et latérales conformément au code de tuyauterie suivi.

Réduire les fuites dans une boucle de traitement des boues

Une usine chimique présentait des fuites récurrentes par piqûres à proximité des points d'appui d'une ligne de transfert de lisier. Les selles métalliques avaient provoqué une usure accélérée. L'usine a remplacé les selles par des pinces doublées, a légèrement augmenté la zone de contact et a ajouté des supports intermédiaires pour réduire les portées non supportées. Résultat : moins de fuites et une diminution notable des appels de maintenance d’urgence au cours de l’année suivante.

Réduire le bruit à proximité des passerelles de maintenance

L'équipe a remplacé un sous-ensemble de supports rigides par des pinces doublées au niveau de la travée bruyante et a installé un petit coussin d'isolation sous un support voisin. Résultat : réduction mesurable des bruits solidiens sans détournement de la tuyauterie.

Rénovation contrôlée avec des matériaux mixtes

Lors d'une rénovation, de nouveaux tronçons de canalisations métalliques ont été installés à côté des lignes FRP existantes. La modernisation a utilisé des pinces à revêtement non conducteur choisies pour leur compatibilité avec les deux matériaux. Résultat : des interfaces neutres réduisent le risque de dommages locaux, simplifiant les inspections et évitant les réparations prématurées.

Liste de contrôle des achats pour les ingénieurs et les acheteurs

Une courte liste de contrôle que les équipes d'approvisionnement peuvent utiliser lors de la préparation des spécifications ou de la comparaison des devis.

Spécifiez le diamètre extérieur du tuyau et l’épaisseur de la paroi.

Indiquer la plage de températures de fonctionnement et les expositions aux produits chimiques.

Définissez la charge : poids statique, isolation, quantité de mouvement du fluide et toute charge dynamique ou sismique.

Déterminez si les pinces doivent permettre un glissement axial ou être fixes.

Demandez les fiches techniques des matériaux et les spécifications du revêtement.

Demandez des recommandations de couple et des conseils d’installation.

Demandez des certificats et une traçabilité si les spécifications du projet l'exigent.

Clarifiez le délai de livraison, les quantités minimales de commande et la disponibilité des pièces de rechange.

Foire aux questions des ingénieurs d’usine

Voici des réponses concises et pratiques aux questions courantes sur le terrain.

Une pince doublée arrêtera-t-elle complètement la corrosion ?

Non. Le revêtement réduit le contact direct avec le métal et le risque de corrosion localisée à l'interface, mais il ne remplace pas la sélection correcte des matériaux, la protection cathodique ou les revêtements appropriés en cas de corrosion agressive.

Le revêtement peut-il être installé ultérieurement sur des pinces existantes ?

Parfois. Des doublures ou des manchons de modernisation existent pour certains types de colliers, mais la compatibilité et la répartition constante de la pression doivent être vérifiées. Souvent, le remplacement par des pinces doublées spécialement conçues est l'option la plus sûre.

Combien de temps dure une doublure ?

La durée de vie dépend de la température, de l'exposition chimique, de la charge mécanique et de l'exposition aux UV. Une inspection régulière et un enregistrement des tendances sont les meilleurs guides pour déterminer le calendrier de remplacement plutôt qu'un calendrier fixe.

Y a-t-il des problèmes de sécurité incendie ?

Sélectionnez des matériaux de revêtement répondant aux performances incendie nécessaires à l’installation. Pour les zones à haute température ou exposées au feu, consultez les critères de sécurité incendie du projet et choisissez des matériaux ou des alternatives métalliques qui répondent à ces exigences.

Considérations sur la durabilité et le cycle de vie

Lors de la planification à long terme, tenez compte des impacts du cycle de vie.

Les doublures durables qui réduisent la fréquence de remplacement signifient moins de déchets au fil du temps.

Discutez de la recyclabilité des matériaux et des options de fin de vie avec les fournisseurs lorsque la durabilité est importante.

La planification intelligente des stocks (stockage d'une petite gamme de tailles courantes) minimise les expéditions d'urgence et réduit les émissions liées au transport.

Comment un fabricant peut aider les acheteurs

Un fournisseur fiable offre bien plus que du matériel : de la documentation, des échantillons et un support réactif.

Fournissez des spécifications claires sur les matériaux et des certificats de test.

Partagez des guides d’installation et des tableaux de couples recommandés.

Proposez des échantillons ou des quantités pilotes pour les évaluations.

Être disponible pour un support technique sur des applications inhabituelles ou personnalisées.

Gardez des doublures de rechange et des kits de composants disponibles pour un remplacement rapide.

Proposez une fabrication sur mesure pour des tailles non standard ou des assemblages intégrés.

Les pinces à revêtement en caoutchouc résolvent plusieurs problèmes courants sur le terrain : vibrations, abrasion, corrosion de contact et chargement ponctuel. Lorsqu'ils sont sélectionnés et installés correctement, ils réduisent l'usure, réduisent la charge d'inspection et contribuent à des performances du système plus prévisibles. Pour avancer efficacement :

Recueillez les paramètres de fonctionnement, notamment le diamètre extérieur des tuyaux, l'épaisseur des parois, les charges et les expositions environnementales.

Utilisez la liste de contrôle d'approvisionnement pour demander des devis comparables.

Demandez aux fournisseurs des fiches techniques, des conseils d'installation et des échantillons de pièces lorsque cela est possible.

Planifiez les points d'inspection dans votre plan de maintenance et suivez l'état du revêtement au fil du temps.

Choisir un fournisseur fiable cadre de receveur de douche fabricant en Chine est essentiel pour les marques et distributeurs européens de salles de bains. Yuhuan JINYI Hardware Co., Ltd. se distingue par plus de 30 ans d'expérience à l'exportation, la certification CE et les tests de résistance à la corrosion ISO9227 NSS, ce qui en fait un partenaire OEM de confiance.

Pourquoi choisir un fabricant chinois pour les cadres de receveurs de douche ?

La Chine est une plaque tournante mondiale pour la fabrication de matériel de salle de bains de haute qualité.

Cependant, toutes les usines ne peuvent pas répondre aux normes de sécurité européennes ou proposer des innovations en matière de conception.

JINYI excelle en fournissant des cadres de receveur de douche zingués et résistants à la corrosion qui allient durabilité, réglage et design esthétique.

À propos de JINYI – Fournisseur professionnel de cadres de receveurs de douche

JINYI Hardware est spécialisé dans les cadres de receveurs de douche et les systèmes de support, au service des marques de salles de bains OEM du monde entier.

Nos cadres en acier zingué sont robustes, légers et faciles à installer, offrant un support parfait pour différentes formes de receveurs de douche, notamment les receveurs rectangulaires, carrés et d'angle.

Avantages clés des cadres de receveur de douche JINYI

1. Plaqué zinc, certifié CE et testé ISO9227 NSS.

L'acier zingué garantit une résistance à la corrosion, une durabilité à long terme et une finition métallique propre. Combinés à la certification CE et aux tests ISO9227 NSS, les cadres JINYI répondent aux normes européennes strictes.

2. Brevets de conception européens et britanniques

Nos cadres sont titulaires de brevets déposés dans l'UE et au Royaume-Uni, protégeant l'originalité et offrant aux acheteurs européens des designs exclusifs et légalement reconnus.

3. Personnalisation OEM et ODM

Des pieds réglables, de l'épaisseur de l'acier et de la taille du cadre aux emballages de marque privée, nous proposons des solutions sur mesure pour votre marque.

4. MOQ flexible et livraison rapide

Avec des commandes minimales allant de 500 à 1 000 ensembles, JINYI s'adresse aux petites marques et aux grands distributeurs, garantissant ainsi un approvisionnement rapide en Europe et au-delà.

Points forts du produit

Corps en acier zingué pour une résistance à la corrosion

Pieds réglables en hauteur pour un nivellement facile sur des sols inégaux

Compatible avec la plupart des modèles de receveurs de douche européens

Accès facile pour l'entretien de la plomberie

Intégration facultative avec des fonctionnalités de drainage ou de réduction du bruit

Les cadres JINYI rendent l'installation plus rapide, plus propre et plus fiable que les méthodes traditionnelles de ciment.

Pourquoi choisir JINYI pour les marques mondiales

Nous combinons innovation technique, qualité certifiée et logistique d’exportation fiable pour livrer des cadres de receveurs de douche répondant aux normes internationales.

Qu'il s'agisse de nouvelles constructions, de rénovations ou de projets de marque OEM, JINYI garantit que vos produits sont durables, sûrs et visuellement attrayants.

Contactez JINYI – Votre fournisseur de cadres de receveur de douche de confiance en Chine

Vous recherchez un fabricant de cadres de receveur de douche OEM de confiance avec des cadres en acier zingué, des brevets de conception européens et britanniques et 30 ans d'expérience en exportation ?

Visitez : https://www.yh-jinyi.com

Courriel : [email protected]

Pourquoi de plus en plus d'ingénieurs choisissent aujourd'hui des systèmes de collecteurs en acier inoxydable

Les systèmes de collecteurs en acier inoxydable apparaissent de plus en plus souvent sur les fiches techniques, et pour de bonnes raisons. Les ingénieurs les choisissent lorsqu'ils souhaitent un service prévisible, un assainissement plus facile et moins de surprises lors de l'installation et du fonctionnement.

Des raisons pratiques qui comptent au travail

Les personnes qui construisent et gèrent des systèmes se soucient des résultats et non des lignes marketing. L'acier inoxydable brille là où la longévité et la propreté sont des priorités.

• Résiste à la corrosion afin que les systèmes restent propres plus longtemps. Cela est important là où l'humidité, les produits de nettoyage ou les températures variables sont courants. Moins de pannes superficielles signifie moins de petites pannes qui se transforment en gros maux de tête.
• S'adapte aux règles d'hygiène sans contorsions. Les usines agroalimentaires, de boissons et pharmaceutiques exigent des équipements faciles à désinfecter. Des surfaces lisses en acier inoxydable et des finitions correctes facilitent la validation.
• Fonctionne avec de nombreux fluides de processus. Lorsque vous pouvez utiliser le même matériau pour plusieurs lignes, la conception des canalisations devient plus simple et les stocks de pièces de rechange diminuent.

La conception et la fabrication changent la donne

Il n'y a pas que le métal. La manière dont un collecteur est fabriqué compte souvent plus que son étiquette.

• De bonnes soudures et des joints lisses réduisent les endroits où les résidus s'accumulent. Cela réduit le temps de nettoyage et diminue le risque de contamination.
• Les configurations compactes et modulaires permettent d'économiser de l'espace et de simplifier les parcours de tuyauterie. Les installateurs apprécient de ne pas avoir à inventer des solutions de contournement sur place.
• Une passivation et une finition appropriées améliorent la durabilité et les performances de nettoyage. Renseignez-vous auprès des fournisseurs sur leurs traitements de surface et leurs tests.

Des gains au quotidien pour les opérations

Après installation, les bénéfices sont pratiques et immédiats.

• Moins de réparations surprises. Les assemblages résistants à la corrosion nécessitent généralement moins d’interventions imprévues, ce qui maintient la production stable.
• Flux de produits plus propre. Des surfaces internes stables signifient une perte de particules réduite, ce qui est bon pour la qualité du produit et pour réduire les retouches.
• Logistique plus facile. La standardisation sur un seul matériau facilite la gestion des achats et des pièces de rechange.

Comment les ingénieurs choisissent un fournisseur

Lorsque les équipes décident de changer, elles établissent généralement une liste de contrôle rapide plutôt que d’espérer des miracles.

• Inspecter les dossiers de fabrication et les procédures de soudage. Les certificats matériels à eux seuls ne racontent pas toute l’histoire.
• Confirmez la modularité et la flexibilité future. La disposition peut-elle être adaptée si les exigences du processus changent ?
• Évaluer la maintenabilité. Les vannes, jauges et capteurs sont-ils faciles d’accès ?
• Vérifiez la compatibilité du nettoyage. Assurez-vous que la finition et les joints conviennent au régime d'assainissement de l'usine.

Une vision simple du coût

L’acier inoxydable peut coûter plus cher au départ. Mais lorsque l’on met en balance le prix d’achat avec les temps d’arrêt, les remplacements et les frais de nettoyage, la situation à long terme favorise souvent les investissements qui réduisent le travail de routine et les pannes imprévues. C'est pourquoi de nombreuses équipes choisissent de payer un peu plus maintenant pour éviter bien des frictions plus tard.

L'évolution vers les collecteurs en acier inoxydable n'est pas une question de poursuite de tendance. C'est pratique : moins d'interruptions, un nettoyage plus facile et un ajustement plus fluide avec des normes de processus strictes. Si vous planifiez une nouvelle ligne ou mettez à niveau une ancienne, vous concentrer sur la qualité de fabrication, l'accès à la maintenance et l'alignement sur les routines de nettoyage sera plus rentable que de vous concentrer uniquement sur le prix.

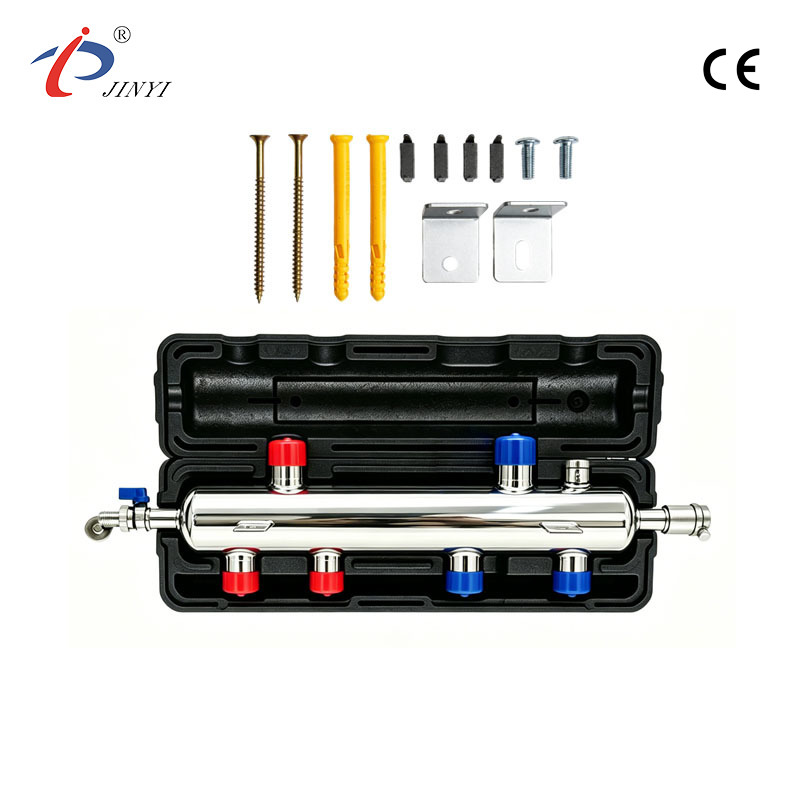

Comment un collecteur en acier inoxydable améliore-t-il l'efficacité du contrôle du débit

Un ensemble de distribution compact peut modifier la façon dont les fluides se déplacent dans une usine. En regroupant les ports, les vannes et les points de mesure en une seule unité bien organisée, un collecteur en acier inoxydable réduit le nombre de raccords de tuyauterie, raccourcit les trajets d'écoulement et simplifie les exercices d'équilibrage. Ces effets s'additionnent : les opérateurs bénéficient d'un contrôle plus clair sur les débits, la répartition de la pression et les tâches d'isolation.

Comment un ensemble compact améliore le comportement hydraulique

• Moins de joints et des trajets plus courts : Chaque connexion dans un réseau de canalisations introduit une certaine perte de pression et une source potentielle de turbulences. Une disposition en un seul bloc réduit le nombre de couplages et maintient les canaux d'écoulement plus droits, ce qui permet de maintenir des profils de vitesse stables.
• Vannes centralisées pour un contrôle local : le regroupement des vannes d'arrêt et de régulation dans un seul panneau accélère les ajustements proportionnels et réduit les oscillations transitoires qui se produisent lorsque les opérateurs doivent chasser des vannes dispersées.
• Points de mesure et d'échantillonnage intégrés : placer les jauges et les prises d'échantillon à côté du collecteur donne des lectures locales plus précises, de sorte que les ajustements reflètent les véritables conditions en ligne plutôt que les valeurs moyennes prises loin du point de contrôle.

Avantages pour la précision et la disponibilité des processus

• Équilibrage plus facile : lorsque les lignes d'alimentation partent d'un bloc commun, les techniciens peuvent ajuster chaque circuit sans affecter les segments distants. Cela simplifie la mise en service et réduit le nombre de visites itératives nécessaires pour atteindre les flux cibles.
• Dépannage plus rapide : une disposition compacte expose rapidement la zone de défaut probable. Si une chute de pression ou une inadéquation de débit apparaît, les opérateurs peuvent isoler des sections et confirmer la cause avec moins de mouvements de vanne.
• Risque de fuite réduit : la consolidation réduit le nombre global de coutures. Moins de joints signifie moins de possibilités de connexions suintantes, ce qui réduit les cycles de réparation et les risques d'arrêts imprévus.

Pourquoi le choix des matériaux est important pour le contrôle du débit

L'acier inoxydable offre une stabilité de surface et une résistance à de nombreux fluides et agents de nettoyage. Cette durabilité préserve la géométrie du passage interne et les conditions de siège des vannes plus longtemps que certains matériaux alternatifs, permettant ainsi de conserver les trajectoires d'écoulement prévisibles sur des cycles répétés. Des passages stables et des performances constantes de la vanne se traduisent par moins d'oscillations de débit et une réponse de contrôle plus stable.

Des fonctionnalités de conception qui favorisent l’efficacité

• Ports modulaires : les sections amovibles ou les modules empilés permettent aux ingénieurs d'ajouter des circuits ou d'échanger des composants sans couper le secteur ni effectuer de longues retouches. Cette modularité prend en charge les mises à niveau progressives et réduit le temps de mise en service.
• Vannes d'équilibrage intégrées : l'inclusion de papillons réglables ou de vannes à pointeau aux sorties de dérivation aide les techniciens à affiner les débits des circuits individuels tout en surveillant les impacts à l'échelle du système.
• Instruments montée sur collecteur : les indicateurs de pression et de débit montés directement sur le bloc réduisent le décalage des instruments et donnent aux opérateurs un retour d'information immédiat après les ajustements.

Des pratiques d’exploitation et de maintenance qui préservent les performances

• Exercice de routine des valves : des mouvements périodiques empêchent le collage et préservent la plage de contrôle attendue.
• Contrôles visuels aux points d'instrument : l'inspection des jauges et des ports d'échantillonnage dans le cadre des tournées quotidiennes détecte la dérive avant qu'elle n'affecte le contrôle du débit.
• Gardez les surfaces internes propres : dans les processus où des dépôts se forment, un nettoyage programmé évite les modifications de la résistance hydraulique qui autrement forceraient un rééquilibrage.

Zone d'amélioration	Comment le multiple aide
Stabilité de la pression	Des itinéraires plus courts et moins de joints réduisent les pertes et les turbulences
Vitesse d'équilibrage	Les points de contrôle centraux permettent des ajustements plus rapides et précis
Risque de temps d'arrêt	Moins de connexions et une isolation plus facile réduisent les besoins de réparation
Précision des mesures	Les instruments montés à la source donnent des lectures plus vraies

Conseils pratiques lors de la spécification d'un bloc de distribution

• Confirmez que la disposition des ports correspond à la direction de la tuyauterie du processus pour éviter les coudes inutiles.
• Spécifiez les dégagements de la salle d'accès ou du panneau afin que les opérateurs puissent atteindre les vannes et les instruments sans manœuvres gênantes.
• Vérifier la compatibilité des joints et des matériaux des vannes avec les fluides utilisés ; la précision du contrôle souffre si les joints gonflent ou si les vannes se corrodent.

Un ensemble de distribution en acier inoxydable intelligemment conçu rationalise la façon dont les circuits de fluides sont contrôlés et mesurés. En réduisant la complexité du routage, en raccourcissant les chemins d'écoulement et en colocalisant les éléments de contrôle, cela rend l'équilibrage, l'échantillonnage et le dépannage plus directs. Pour les systèmes où un comportement d'écoulement prévisible et une maintenance simple sont des priorités, un tel assemblage est un outil efficace pour améliorer l'efficacité opérationnelle et réduire les frictions de routine.

Quelles caractéristiques de conception sont importantes lors de la sélection d'un collecteur en acier inoxydable

Disposition des ports et géométrie des flux

Un bloc compact réussit lorsque ses ports correspondent à la manière dont la tuyauterie est acheminée sur site. Recherchez une configuration qui minimise les virages serrés et les coudes inutiles, car ceux-ci ajoutent de la résistance et créent des turbulences. Les canaux internes doivent suivre des transitions douces plutôt que des changements brusques de section transversale, ce qui contribue à maintenir les profils de vitesse stables et réduit le risque que la sédimentation ou l'érosion altère les performances au fil du temps.

Disposition des vannes et de l'isolation

Réfléchissez au nombre de points d’isolement dont vous avez besoin et à leur emplacement par rapport aux sorties des succursales. Des collecteurs regroupant des vannes d'arrêt et d'équilibrage à proximité de chaque circuit permettent aux techniciens d'effectuer des réglages locaux sans perturber les autres chemins. Vérifiez que les vannes sont accessibles depuis les panneaux avant ou latéraux afin que les exercices de routine, le remplacement et les contrôles de fuite puissent être effectués sans démontage majeur.

Choix des matériaux et état de surface

Bien que le corps soit inoxydable, faites attention à la qualité et aux finitions sur les surfaces mouillées. Un polissage interne et une passivation appropriée réduisent les sites où des dépôts ou des produits de corrosion peuvent se former, ce qui maintient la perte de pression stable et prolonge la durée de vie des joints et des sièges. Choisissez des joints et des matériaux d’emballage compatibles avec les fluides et les agents de nettoyage utilisés dans le processus.

Modularité et extensibilité

Une conception modulaire permet d'ajouter des ports ou d'échanger des modules lorsque les besoins de production changent. Les piles coulissantes ou les plaques d'extrémité amovibles permettent une reconfiguration future avec une coupe minimale de tuyaux. Pour les usines qui évoluent, cette flexibilité réduit les temps d’arrêt de mise à niveau et réduit les coûts d’installation à long terme.

Dispositions en matière d’instrumentation et de surveillance

Les collecteurs qui fournissent des robinets ou des bossages intégrés pour les manomètres, les débitmètres et les points d'échantillonnage facilitent la surveillance de chaque circuit. Les ports d'instruments situés à proximité des points de contrôle réduisent le décalage de mesure et améliorent la précision des ajustements. Là où une surveillance à distance est nécessaire, la fourniture de transmetteurs et de conduits de câblage simplifie l'intégration.

Facilité d'entretien et d'accès

Les choix de conception qui simplifient les soins de routine sont payants en termes de disponibilité. Les caractéristiques à surveiller incluent des cartouches de valve remplaçables, des ports clairement étiquetés et des dégagements de service qui permettent à un opérateur d'atteindre les fixations, les valves et les instruments sans retirer le bloc entier. Les composants à changement rapide accélèrent les réparations et réduisent le nombre d’étapes d’intervention.

Montage, encombrement et ergonomie

Vérifiez comment le bloc se fixe aux supports et si le schéma de montage correspond à l'espace disponible. Une unité qui nécessite un accès difficile peut imposer des solutions de contournement risquées. Tenez compte de l’orientation des panneaux – horizontale ou verticale – pour adapter le fonctionnement des vannes aux zones de portée humaine et pour maintenir les drains, les points d’échantillonnage et les évents dans des positions respectueuses de la gravité.

Fonctionnalités de contrôle et de test des fuites

Les conceptions qui simplifient la détection des fuites réduisent le temps d’inspection. Les ports de test intégrés, les dispositions à double étanchéité pour les circuits critiques et les séquences d'isolation claires aident les équipes à confirmer l'intégrité pendant la mise en service et après le service. Demandez si le fournisseur effectue des tests hydrostatiques ou à bulles avant la livraison afin de réduire les surprises de configuration.

Compatibilité avec les normes et certifications

Confirmer la conformité aux normes industrielles pertinentes pour les matériaux, le soudage et les composants sous pression. Les certificats et les rapports de matériaux traçables constituent une preuve pratique du contrôle qualité et simplifient les tests d'acceptation sur site.

Qualité de fabrication et menuiserie

La technique de soudage et les tolérances d’usinage sont importantes. Des soudures lisses et uniformes et des faces usinées avec précision garantissent que les joints se compriment uniformément et que les ports s'alignent avec précision. Un mauvais ajustement ou des finitions rugueuses introduisent des points de fuite et rendent le fonctionnement de la vanne moins prévisible.

Liste de contrôle de sélection pratique

• Faites correspondre la disposition des ports aux parcours de tuyauterie pour éviter les coudes supplémentaires.
• Confirmez que le type et l'emplacement de la vanne prennent en charge les tâches d'équilibrage locales.
• Choisissez des joints certifiés pour les fluides de procédé et les produits de nettoyage.
• Préférez les blocs modulaires pour les futurs ajouts de circuits.
• Assurez-vous que les bossages d’instrumentation sont placés pour des lectures locales précises.
• Vérifiez les dégagements de service et l’accès frontal pour l’entretien de routine.
• Exiger du matériel traçable et une documentation de soudage.
• Renseignez-vous sur les options d'assistance aux tests en usine et à la mise en service.

Zone de fonctionnalités	Que vérifier
Ports et flux	Routage droit, transitions internes fluides
Vannes	Disposition accessible, cartouches remplaçables
Matériaux	Finition intérieure, joints compatibles
Modularité	Modules amovibles ou sections empilables
Instrumentation	Points de jauge/échantillonnage locaux, fourniture d'émetteurs
Entretien	Autorisation de service, ports étiquetés
Documentation	Certificats de matériaux, dossiers de tests

La sélection du bon bloc de distribution est un compromis technique : l'unité idéale équilibre les performances hydrauliques, la facilité d'entretien et l'adaptabilité future dans le cadre des contraintes de votre installation. En vous concentrant sur la géométrie des orifices, la disposition des vannes, le conditionnement des matériaux et les besoins pratiques d'installation, vous pouvez choisir une configuration qui maintient les débits stables et les tâches d'entretien simples pendant des années de fonctionnement.

Dans les systèmes de tuyauterie industrielle, la stabilité et l'organisation sont loin d'être facultatives : elles sont essentielles à la sécurité, à l'efficacité et à la fiabilité à long terme. Tout ingénieur ou technicien peut attester des problèmes qui surviennent lorsque les tuyaux sont mal soutenus, mal alignés ou soumis à des contraintes imprévues. C’est là que les supports multiples deviennent essentiels. Souvent sous-estimés dans les discussions sur le support des canalisations, ces composants contribuent à maintenir la résistance structurelle, à réduire les demandes de maintenance et à garantir le bon fonctionnement du système. Mais avons-nous vraiment reconnu toute leur importance ?

Compréhension Supports de collecteur

Un support de collecteur est un composant structurel robuste conçu pour monter et stabiliser en toute sécurité un collecteur dans un système de tuyauterie. Le collecteur sert de point de distribution central, permettant à plusieurs lignes de se connecter, de se diviser ou de gérer le flux de fluides, de gaz ou d'autres substances avec précision.

Présent dans un large éventail d'environnements industriels, notamment les usines de traitement de l'eau, les systèmes de chauffage et de refroidissement et les opérations de traitement chimique, le collecteur est indispensable pour une régulation et une distribution efficaces du débit.

Pour garantir des performances durables, les collecteurs nécessitent un support solide pour résister aux contraintes liées à leur propre poids, aux vibrations continues, aux changements de température et aux forces externes. C'est le rôle principal du support de collecteur : il ancre fermement le collecteur aux murs, aux plafonds ou aux cadres structurels, empêchant tout mouvement et tout dommage potentiel.

Nos supports sont disponibles dans différentes conceptions, précisément adaptées à la taille, à la configuration et aux exigences de charge du collecteur, garantissant une stabilité et une fiabilité opérationnelle optimales dans chaque installation.

Types de supports de collecteur

Les supports de collecteur sont disponibles dans différentes conceptions pour répondre aux exigences spécifiques des différents systèmes de tuyauterie et environnements d'exploitation. Voici les principaux types que nous proposons :

• Supports fixes : ceux-ci offrent un support rigide et inébranlable qui restreint complètement le mouvement du collecteur. Ils conviennent mieux aux installations avec peu ou pas de dilatation thermique ou lorsque le maintien d'un alignement précis est une priorité absolue.
• Supports réglables : conçus dans un souci de flexibilité, ces supports permettent un positionnement précis lors de l'installation et permettent de petits changements dus aux changements de température, garantissant un support sécurisé sans rigidité.
• Supports coulissants : spécialement conçus pour les applications présentant une dilatation thermique notable, les supports coulissants maintiennent le collecteur de manière stable tout en permettant un mouvement fluide et guidé dans une direction définie. Cela aide à éliminer les contraintes excessives sur les raccords de tuyauterie.
• Supports personnalisés : lorsque les options standard ne suffisent pas (en raison de formes de collecteurs non conventionnelles, d'une répartition unique du poids ou d'exigences spécialisées), nous concevons et fabriquons des supports sur mesure. Ceux-ci peuvent comporter des renforts supplémentaires, des éléments de contrôle des vibrations ou des points de fixation supplémentaires pour des performances supérieures.

La clé d’une sélection optimale réside dans un examen approfondi des exigences de charge, des conditions du site, des variations de température et des contraintes du système afin de fournir un support durable et fiable adapté à vos besoins.

L'importance des supports de collecteur

Les supports de collecteur sont essentiels pour la performance, la sécurité et la longévité de toute installation de tuyauterie.

• Intégrité structurelle
  • Les collecteurs gèrent fréquemment plusieurs connexions haute pression, créant des forces qui tirent dans plusieurs directions. Un support insuffisant peut entraîner des tensions dans les joints, une flexion ou même une défaillance complète du système. Nos supports répartissent efficacement ces charges et poids, préservant la forme du collecteur et garantissant une fiabilité structurelle durable.
• Contrôle des vibrations
  • Dans la plupart des opérations industrielles, les vibrations des machines telles que les pompes et les compresseurs sont inévitables. Ces mouvements continus peuvent desserrer les raccords, provoquer une fatigue des matériaux et augmenter les besoins de maintenance. Les supports dotés de fonctions d'amortissement intégrées réduisent considérablement le transfert de vibrations, contribuant ainsi à prolonger la durée de vie du collecteur et de la tuyauterie connectée.
• Alignement et efficacité
  • Un bon alignement est essentiel pour un écoulement fluide et efficace du fluide ou du gaz. Même des changements mineurs peuvent entraîner des pertes de pression, des perturbations du débit ou des fuites. En maintenant le collecteur dans sa position prévue, nos supports soutiennent des performances optimales du système et minimisent les temps d'arrêt imprévus.
• Sécurité et conformité
  • Les réglementations et normes industrielles exigent un support adéquat pour les collecteurs et les canalisations afin de prévenir les accidents et de maintenir des opérations sûres. Dans des domaines tels que le traitement chimique, le pétrole et le gaz, le non-respect de ces règles peut entraîner des sanctions, des arrêts forcés ou des risques pour les travailleurs. Nos supports permettent une conformité totale tout en réduisant les dangers associés aux pannes potentielles du système.
• Entretien simplifié
  • Un collecteur fermement soutenu facilite grandement l’entretien et les inspections de routine. Les techniciens bénéficient d'un accès clair et dégagé aux vannes, aux instruments et aux connexions, évitant ainsi les complications liées à l'instabilité ou au déplacement des composants. Cela se traduit par des temps de service plus courts, des dépenses de main-d'œuvre réduites et une réduction des risques de dommages lors des activités de maintenance.

Directives d'installation importantes pour les supports de collecteur

L'installation d'un support de collecteur va efficacement au-delà de la simple fixation à un mur ou à un cadre. Pour parvenir à une installation sécurisée et durable, plusieurs aspects clés doivent être soigneusement évalués :

• Évaluation de la capacité de charge : déterminez le poids total du système de collecteur, en tenant compte de la charge supplémentaire lorsqu'il est rempli de fluide. Cette étape vérifie que le support peut gérer de manière fiable à la fois des poids statiques constants et des charges dynamiques variables pendant l'utilisation.
• Tolérance pour la dilatation thermique : les réseaux de canalisations subissent souvent des changements de température qui entraînent une dilatation ou une contraction des matériaux. Les configurations de supports doivent intégrer des dispositions pour ces mouvements afin d'éliminer l'accumulation potentielle de contraintes.
• Résistance à la corrosion : dans des conditions exigeantes, telles que celles rencontrées dans les usines de traitement chimique ou à proximité des zones côtières, le choix de matériaux comme l'acier inoxydable ou l'acier au carbone revêtu augmente considérablement la résistance du support à la dégradation et prolonge sa durée de vie opérationnelle.
• Facilité d'accès : l'emplacement et la structure du support doivent garantir un accès complet et sans entrave aux vannes, capteurs, instruments et autres éléments vitaux pour la maintenance et les inspections continues.
• Atténuation des vibrations : dans les environnements soumis à des vibrations importantes, l'utilisation de composants amortisseurs de vibrations ou d'options de montage flexibles permet de réduire l'usure des composants et de prévenir les problèmes liés à la fatigue au fil du temps.

Applications industrielles courantes

Les supports de collecteur servent d'éléments de support essentiels dans une variété d'environnements industriels, offrant stabilité et organisation dans des systèmes complexes. Les applications notables incluent :

• Systèmes d'eau municipaux : les installations de traitement et d'approvisionnement en eau utilisent des supports collecteurs pour soutenir fermement des configurations de canalisations élaborées qui dirigent le débit vers différentes régions et communautés.
• Usines de traitement chimique : les installations manipulant des substances corrosives ou sous pression nécessitent des systèmes de supports fiables pour maintenir la stabilité du collecteur et minimiser les risques de fuites ou de perturbations opérationnelles.
• Infrastructure CVC : les installations de chauffage, de ventilation et de climatisation bénéficient de supports collecteurs qui maintiennent l'alignement et l'organisation de plusieurs voies de fluides pour une efficacité optimale.
• Opérations pétrolières et gazières : les raffineries terrestres et les installations offshore s'appuient sur des supports de collecteur durables pour sécuriser les assemblages contre les vibrations intenses, les conditions météorologiques défavorables et les exigences de haute pression.

Facteurs clés à prendre en compte lors de la sélection d'un support de collecteur

Dans notre entreprise, nous comprenons que le choix du support de montage approprié pour votre collecteur est essentiel pour obtenir des performances fiables et des résultats durables. Voici les principaux facteurs que nous évaluons pour garantir la meilleure solution pour votre application :

• Capacité de charge : Le support doit supporter en toute confiance le poids total du collecteur, y compris les fluides, la tuyauterie fixée et toutes les forces vibratoires ou opérationnelles.
• Résistance aux conditions environnementales : Il doit résister à des températures variables, à des niveaux d’humidité, à des produits chimiques agressifs et à la lumière ultraviolette sans compromettre son intégrité.
• Compatibilité avec la conception du système : Le support doit s'adapter parfaitement à la forme et aux dimensions spécifiques du collecteur, tout en s'intégrant harmonieusement à la tuyauterie et à la disposition globales.
• Accessibilité pour la maintenance : La solution de montage doit laisser suffisamment d'espace aux techniciens pour effectuer les inspections, les réparations et l'entretien régulier en toute sécurité et efficacement.
• Respect des réglementations : Chaque support que nous proposons est conforme aux normes industrielles établies, aux certifications et aux codes locaux applicables.

La prise en compte de ces éléments lors du processus de planification et de sélection permet d'éviter les problèmes à long terme, de réduire les besoins d'entretien et de favoriser un fonctionnement sûr et fiable du système.

Bien qu'ils puissent apparaître comme des éléments modestes dans le monde complexe des systèmes de tuyauterie industrielle, les supports de collecteur jouent un rôle essentiel bien au-delà de leur taille. Ils sont indispensables pour préserver la stabilité structurelle, amortir les vibrations, maintenir un alignement précis et améliorer la sécurité globale. Choisir la bonne conception de support auprès d'un fabricant de confiance comme JINYI, ainsi qu'une installation experte, augmentent non seulement la fiabilité des systèmes de tuyauterie, mais réduisent également les dépenses de maintenance à long terme et les interruptions opérationnelles.

Dans le paysage actuel, où la productivité industrielle et les normes de sécurité ne sont pas négociables, il est nécessaire de donner la priorité à un soutien multiple et efficace. Des installations chimiques à petite échelle aux vastes réseaux d'eau municipaux, les supports de collecteur de haute qualité de JINYI soutiennent silencieusement mais de manière fiable les fondations des infrastructures essentielles. La prochaine fois que vous remarquerez un support sans prétention fixant un collecteur, sachez-le : ce simple composant effectue une tâche critique, garantissant le fonctionnement fluide et sécurisé des systèmes.

Sur le marché concurrentiel actuel des équipements de salle de bains, la qualité, la fiabilité et la conformité sont primordiales. Pour les constructeurs, les entrepreneurs et les distributeurs qui s'approvisionnent en receveurs de douche, le bon système de support peut faire toute la différence en termes d'efficacité de l'installation, de durabilité et de satisfaction du client. C'est pourquoi cadres de support de receveur de douche de fabricants de confiance en Chine, comme Yuhuan JINYI Hardware Co., Ltd , deviennent de plus en plus le choix préféré des acheteurs mondiaux.

Pourquoi les cadres de support de receveur de douche sont importants

Les cadres de support pour receveurs de douche sont les héros méconnus de toute installation de salle de bains moderne. Ils fournissent le support essentiel qui garantit que les receveurs de douche restent de niveau, stables et durables pendant des années d'utilisation. Contrairement aux installations traditionnelles à base de ciment ou de carrelage, les cadres de support métalliques et les systèmes réglables offrent un nivellement précis, une installation plus facile et une fiabilité à long terme.

Qu'il s'agisse d'une rénovation de salle de bains résidentielle ou d'un projet hôtelier à grande échelle, l'utilisation de cadres de support pour receveurs de douche de haute qualité réduit les erreurs d'installation, évite les problèmes de fuite d'eau et permet d'économiser du temps et des coûts de main d'œuvre.

Certification CE : Un gage de sécurité et de qualité

L'un des facteurs importants pris en compte par les acheteurs lors de l'importation de produits matériels est la certification. Les cadres de support de receveur de douche JINYI sont certifiés CE, ce qui signifie qu'ils répondent aux normes européennes strictes en matière de sécurité, de santé et d'environnement. Cette certification donne aux acheteurs l'assurance qu'ils s'approvisionnent en produits conformes aux réglementations internationales, garantissant un dédouanement fluide et une responsabilité réduite.

Le marquage CE n’est pas seulement une exigence réglementaire : c’est une marque de confiance. Pour les distributeurs de l’UE, du Royaume-Uni, de l’Amérique du Nord et au-delà, l’achat de produits certifiés CE est un signe de professionnalisme et d’engagement envers la qualité.

Conçu pour les marchés mondiaux

JINYI a plus de 30 ans d'expérience dans la fabrication de matériel de salle de bain, spécialisée dans les cadres de support de receveurs de douche. L'entreprise combine des techniques avancées de traitement des métaux avec des conceptions innovantes pour proposer des produits à la fois fonctionnels et esthétiques.

La plupart des cadres de support de receveur de douche sont fabriqués en acier zingué, offrant une résistance à la rouille et une durabilité supérieures. Certains modèles disposent également de brevets de conception britanniques et européens, reflétant l'engagement de JINYI envers l'innovation et la conception spécifique au marché. Les systèmes de cadres de support réglables s'adaptent à une large gamme de tailles de plateaux et de conditions d'installation, ce qui les rend adaptés à divers marchés et besoins des clients.

Pourquoi les acheteurs choisissent JINYI

Gamme de produits étendue – Des cadres de support standard aux systèmes réglables complets, JINYI propose une solution pour chaque exigence d'installation.

Services OEM et ODM – Des options de conception, de marque et d’emballage personnalisées sont disponibles pour aider les acheteurs à se différencier sur les marchés concurrentiels.

Support logistique mondial – Fort de son expérience dans l'exportation vers l'Europe, l'Amérique du Nord et l'Asie, JINYI garantit une livraison rapide et des processus d'expédition fluides.

Service après-vente – Les acheteurs reçoivent des conseils techniques, une assistance à l'installation et un service client réactif, garantissant la confiance dans chaque commande.

Applications dans l'industrie de la salle de bain

Les cadres supports de receveurs de douche sont utilisés dans une grande variété de contextes :

Salles de bains résidentielles – Assurer des installations de douche stables et de niveau dans les appartements, maisons et villas.

Hôtels et centres de villégiature – Fournir des installations durables de qualité professionnelle qui résistent à une utilisation quotidienne intensive.

Bâtiments commerciaux et publics – Réduire les problèmes de maintenance et améliorer la durabilité à long terme.

Comment se procurer des cadres de support de receveur de douche en provenance de Chine

Pour les acheteurs internationaux, travailler avec un fabricant fiable comme JINYI simplifie le processus d'approvisionnement. Les quantités minimales de commande sont flexibles et les produits certifiés CE permettent une entrée en douceur sur les marchés réglementés. Les acheteurs peuvent demander des échantillons, consulter la documentation du produit et même concevoir des emballages personnalisés pour s'aligner sur leur stratégie de marque.

Un partenariat avec un fabricant qui comprend à la fois la qualité et la conformité garantit que vos produits répondent aux attentes des clients et aux normes de l'industrie.

Conclusion

Alors que la demande mondiale d'accessoires de salle de bain de haute qualité continue de croître, les cadres de support de receveur de douche certifiés CE de JINYI offrent une solution fiable, durable et rentable. Avec des décennies d'expérience en fabrication, des conceptions brevetées et un engagement envers les normes internationales, JINYI aide les entreprises du monde entier à installer des douches durables.

Pour les distributeurs, les entrepreneurs et les fournisseurs de produits de salle de bains qui cherchent à élargir leur portefeuille avec du matériel haut de gamme certifié CE, JINYI est le partenaire de confiance pour les exportations de cadres de support de receveurs de douche en provenance de Chine.

Découvrez-en davantage sur nos produits et nos solutions d’approvisionnement mondiales sur https://www.yh-jinyi.com.

Les supports de collecteur passent souvent inaperçus, cachés dans l'ombre des systèmes complexes, apparaissant généralement comme rien de plus qu'une entrée mineure sur un dessin technique ou un simple numéro de pièce dans une nomenclature. En réalité, cependant, ils jouent un rôle bien plus important que ne le suggère leur humble statut, influant directement sur la question de savoir si une installation industrielle s'installe sans problème, maintient un alignement correct et offre une fiabilité constante tout au long de sa durée de vie. Sélectionnez-en un avec négligence et les problèmes ne surviendront peut-être pas immédiatement, mais ils surviendront inévitablement, se manifestant par des fuites subtiles, des vibrations persistantes ou des problèmes de maintenance récurrents qui défient toute explication simple.

Choisir le bon support de collecteur va au-delà de la simple recherche de celui qui « convient ». Cela implique de choisir un élément structurel et de positionnement critique qui s'intègre parfaitement aux charges du système, à l'environnement d'exploitation et à l'interaction humaine quotidienne. Avec les innombrables options disponibles sur le marché, comment faire le choix qui garantit réellement des performances durables ?

Pourquoi Supports de collecteur Matière

Les supports de collecteur fournissent le support structurel essentiel nécessaire aux collecteurs, qui distribuent efficacement les fluides ou les gaz d'une source unique vers plusieurs sorties. Dans des environnements exigeants tels que les circuits hydrauliques, les installations pneumatiques et les systèmes de distribution par pipeline, les collecteurs subissent des contraintes continues liées au poids, aux vibrations et aux pressions de fonctionnement. Un support correctement conçu ancre solidement le collecteur, éliminant ainsi les mouvements indésirables qui pourraient affaiblir les joints ou introduire des risques de défaillance.

Un support inadéquat pour un collecteur peut entraîner :

• Désalignement des connexions, entraînant une réduction de l'efficacité du système
• Fuite au niveau des joints et des raccords en raison de contraintes répétées
• Fatigue accélérée des composants, réduisant considérablement la durée de vie des vannes, de la tuyauterie et du collecteur

La sélection du support approprié est bien plus qu'une décision de montage de base : elle joue un rôle clé dans la sauvegarde des performances, de la sécurité et de la durabilité de votre système complet.

Déterminer le support adapté à votre application

Le choix du support de collecteur idéal nécessite une évaluation minutieuse des exigences opérationnelles uniques de votre système. Les principaux aspects à revoir sont :

une. Les collecteurs de capacité de charge diffèrent considérablement en termes de poids et de dimensions, ce qui signifie que le support doit gérer en toute sécurité :

• Poids statique : la masse combinée du collecteur et de toutes les pièces connectées
• Forces dynamiques : contraintes résultant de vibrations, de changements de pression ou de mouvements mécaniques

Ne pas tenir compte correctement de ces charges est l’une des principales causes de problèmes prématurés entre supports.

b. Environnement d'exploitation Il n'y a pas deux sites d'installation identiques, tenez donc compte de ces influences :

• Plages de température : la chaleur élevée et le froid extrême peuvent avoir un impact sur l’intégrité des matériaux.
• Exposition à la corrosion : dans des environnements difficiles comme le traitement chimique ou les emplacements extérieurs, sélectionnez des supports en acier inoxydable ou avec des revêtements spécialisés.
• Particules et débris : optez pour des configurations qui résistent à l’accumulation et garantissent un fonctionnement ininterrompu.

c. Contrôle des vibrations Pour les applications avec des vibrations importantes, le support doit soit absorber les impacts, soit offrir une stabilité inflexible pour protéger le collecteur. L'incorporation d'éléments tels que des coussinets amortisseurs ou des supports résilients peut grandement améliorer la longévité du support et de l'ensemble de l'assemblage.

d. Espace d'installation et facilité d'entretien Il est essentiel de tenir compte des contraintes physiques. Votre support doit :

• S'intègre parfaitement dans l'espace disponible
• Faciliter un accès simple pour l’entretien et les contrôles
• Maintenir un espace suffisant autour des tuyaux, des vannes et des jauges
• Prise en charge d'éventuelles mises à niveau ou modifications à venir

Même un support qui semble parfait en théorie peut entraîner des complications s'il gêne l'accès ou entre en conflit avec les éléments environnants.

Choisir le bon matériau

Le matériau utilisé pour votre support de collecteur a un impact direct sur sa résistance, sa longévité et sa capacité à résister aux conditions de fonctionnement. Les choix populaires dans les applications industrielles incluent :

• Acier : offre une excellente résistance et un prix abordable, ce qui en fait une option solide pour les charges exigeantes dans des environnements contrôlés et secs, bien qu'il nécessite une protection contre la corrosion.
• Acier inoxydable : offre une solidité robuste ainsi qu'une résistance supérieure à la rouille et aux produits chimiques, idéal pour les environnements difficiles tels que le traitement chimique, les installations marines ou les systèmes de qualité alimentaire.
• Aluminium : offre une construction légère avec une bonne résistance à la corrosion, parfaite pour les applications où la réduction du poids global est importante, malgré une capacité de charge inférieure.
• Options composites ou enduites : Conçus pour une exposition chimique extrême ou des conditions spécialisées, ces matériaux donnent la priorité à la résistance mais peuvent avoir des limites de résistance réduites.

Lors de la sélection d'un matériau, pesez soigneusement les facteurs tels que la résistance requise, le budget, les défis environnementaux et les considérations de poids pour obtenir les meilleures performances.

Vérification de la compatibilité du système

L'efficacité d'un support dépend de la façon dont il s'intègre à votre collecteur et à votre configuration globale : même la conception la plus durable peut sous-performer si la compatibilité est négligée. Les contrôles essentiels comprennent :

• Modèles de trous de montage : assurent un alignement parfait avec les trous de boulons du collecteur pour une fixation sécurisée.
• Dimensions hors tout : vérifiez que le support n'interférera pas avec les tuyaux, les vannes ou les instruments environnants.
• Répartition uniforme de la charge : la conception doit soutenir le collecteur de manière uniforme pour éviter les contraintes concentrées et les dommages potentiels.

Dans le cas d'installations uniques ou de rénovation, les supports fabriqués sur mesure constituent souvent la solution optimale. Les conceptions sur mesure garantissent un ajustement exact, un alignement précis et une prise en charge maximale pour les configurations non standard.

Se concentrer sur l'installation et la maintenance continue

Votre choix de support de collecteur doit mettre l'accent sur la simplicité lors de l'installation et la facilité d'entretien tout au long de sa durée de vie. Les aspects importants à examiner sont :

• Accessibilité : la conception doit permettre un montage rapide et simple sans avoir besoin de démonter ou de retirer les éléments du système à proximité.
• Ajustabilité : les supports modulaires ou flexibles facilitent l'adaptation aux futurs changements, extensions ou mises à niveau de votre configuration.
• Méthodes de fixation : les options telles que le boulonnage, le soudage ou le serrage influencent chacune le processus d'installation et l'accessibilité du support pour un entretien futur.

Un support qui facilite une installation efficace réduit non seulement le temps et les coûts de main-d'œuvre, mais permet également d'éviter les erreurs de configuration susceptibles d'avoir un impact sur la sécurité ou la fiabilité du système.

Considérer le coût par rapport à la valeur à long terme

Opter pour le support le moins cher disponible peut sembler attrayant au premier abord, mais les coûts cachés des problèmes potentiels s'avèrent souvent bien plus élevés. Les défaillances dues à un support inadéquat peuvent provoquer :

• Fuites et interruptions de production qui en résultent
• Réparations fréquentes et remplacements précoces
• Préoccupations accrues en matière de sécurité pour votre équipe

En sélectionnant dès le départ un support de haute qualité, vous obtenez des performances fiables, une sécurité améliorée et des dépenses globales de propriété considérablement réduites à long terme.

Intégration de la personnalisation et des améliorations spécialisées

Les systèmes industriels de divers secteurs peuvent atteindre des performances optimales grâce à des supports comportant des personnalisations ciblées et des éléments avancés, notamment :

• Extensions réglables ou montage multi-positions pour une polyvalence accrue
• Technologie intégrée d'atténuation des vibrations pour une stabilité supérieure
• Finitions de protection personnalisées adaptées aux environnements exigeants ou corrosifs
• Des aménagements minimalistes et efficaces, idéaux pour les installations avec des contraintes d'espace

Dans les domaines de haute précision tels que l'ingénierie aérospatiale, la production pharmaceutique, les installations pétrochimiques et les applications de machines robustes, les supports personnalisés spécialement conçus offrent généralement les normes rigoureuses d'ajustement, de durabilité et d'efficacité exigées.

Garantir des tests rigoureux et une conformité totale

Les supports destinés aux environnements industriels doivent satisfaire aux principales normes industrielles et maintenir des certifications valides. Les contrôles essentiels concernent :

• Évaluations de charge détaillées pour prouver la résilience aux forces constantes et variables
• Références matérielles confirmées démontrant une protection efficace contre la corrosion et une fiabilité mécanique durable
• Alignement complet avec les directives obligatoires, en particulier dans les domaines réglementés tels que la fabrication alimentaire, les produits pharmaceutiques ou les opérations chimiques.

Le respect de ces normes offre de solides garanties opérationnelles tout en gérant efficacement les risques potentiels et les obligations de conformité.

S'appuyer sur les connaissances et le soutien professionnels

Pour les configurations complexes ou sur mesure, un partenariat avec des experts chevronnés donne souvent des résultats exceptionnels. Les fabricants établis et les ingénieurs qualifiés sont équipés pour fournir :

• Représentations et modèles CAO de haute précision pour une conception et un ajustement minutieux
• Des suggestions éclairées adaptées précisément à vos besoins opérationnels particuliers
• Des conseils de bout en bout couvrant le développement, la fabrication et le déploiement sur mesure

Faire appel à des conseils spécialisés dès la phase de planification évite les problèmes évitables et garantit un support qui répond pleinement aux exigences distinctes de votre configuration.

Choisir le bon support de collecteur va bien au-delà du simple maintien d'un composant en place. Cela nécessite un examen attentif des exigences opérationnelles, des facteurs environnementaux, des caractéristiques des matériaux, de la compatibilité du système, des aspects pratiques de l'installation et des avantages économiques à long terme.

Avec un support JINYI bien choisi, vous bénéficiez d'une stabilité améliorée du système, d'une usure des composants minimisée, d'une prévention efficace des fuites et d'une performance opérationnelle globale améliorée. Dans toute configuration industrielle, chaque élément joue un rôle essentiel. Un support de collecteur JINYI de qualité fonctionne discrètement en arrière-plan, soutenant de manière fiable la sécurité et l'efficacité de votre opération complète.
